MOTOMAN MH225/ DX200

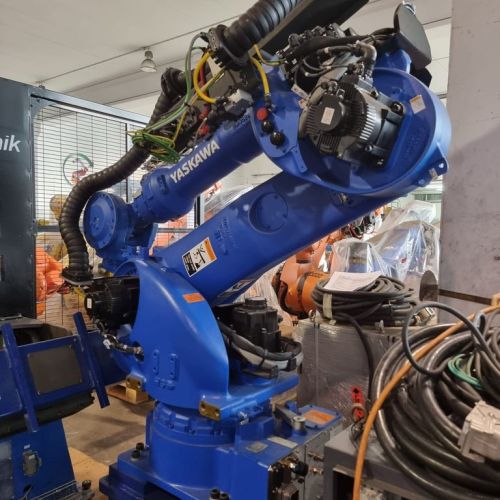

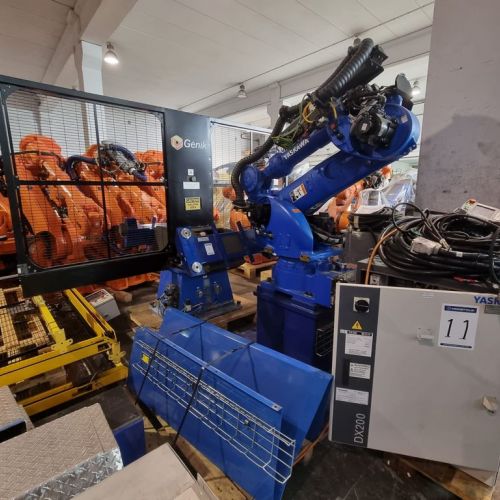

Il Motoman MH225 è un sofisticato robot per la movimentazione dei materiali con una capacità di carico utile di 225 kg Il nuovo controller DX200 è incluso con il robot MH225, che gli consente di eseguire attività di movimentazione dei materiali ad alta velocità, asservimento presse e asservimento macchina. Con una portata orizzontale di 2702 mm e una portata verticale di 3393 mm, può espandere facilmente la produzione.

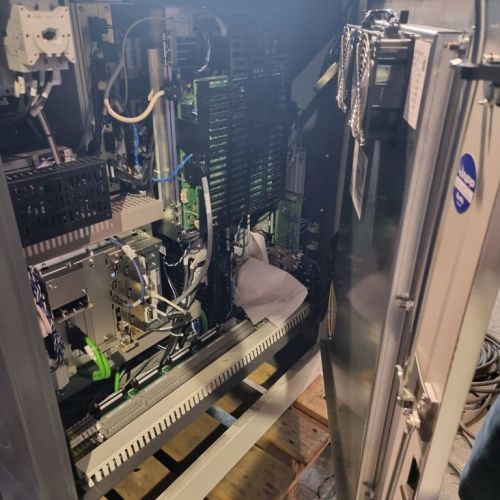

Controllore DX200
DX200 è uno dei controller dell'architettura di sistema più robusti con eccellente affidabilità ed efficienza a livello di sistema per celle di lavoro robotizzate. È disponibile un'ampia gamma di connessioni di rete bus di campo. Le zone di interferenza dinamica salvaguardano il braccio del robot e consentono una migliore prevenzione delle collisioni. Consente fino a tre assi ausiliari/esterni e può essere installato in remoto. fornisce: touch screen a colori con varie opzioni di visualizzazione della finestra.
- Flessibilità applicativa.
- Alta produttività.
- Costi di integrazione minimi.
- Flessibilità applicativa.
- Maggiore affidabilità ed efficienza energetica.
- Miglioramento della formazione sulla manutenzione, riduzione del tempo medio di riparazione (TR).
- Livello di prestazione Categoria 3 Unità di sicurezza funzionale (FSU).
- Controllo di ogni robot da 8 robot / 72 pezzi con movimento sincronizzato per dispositivo.
- Il controllo avanzato del movimento del robot (ARM) garantisce prestazioni elevate e pianificazione dell'imbarcazione.

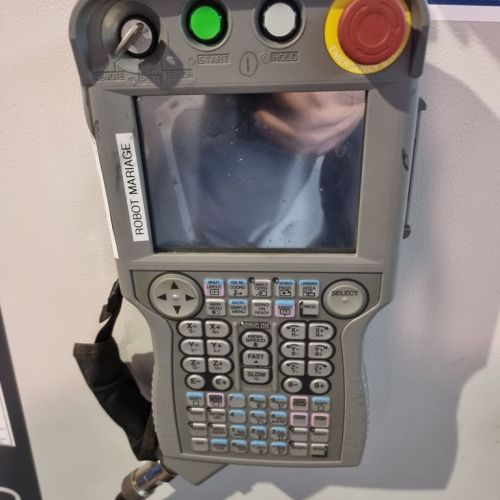

- Teach pendant piccolo e leggero con touch screen a colori Windows® CE con molteplici possibilità di visualizzazione delle finestre.
Specifiche principali
Carico massimo del robot: 225 kg
Numero di assi: 6
Sbraccio orizzontale massimo: 2.702 mm
Sbraccio verticale massimo: 3.393 mm
Ripetibilità: ± 0,2 mm
Controllore: DX200
Gamma di movimento (°)
Asse S: ± 180 °
Asse L: + 76 ° / - 60 °
Asse U: + 90 ° / -147 °
Asse R: ± 360 °
Asse B: ± 125 °
Asse T: ± 360 °
Velocità massima (°/s)
Asse S: 120 ° / s
Asse L: 97°/s
Asse U: 115 ° / s
Asse R: 145°/s
Asse B: 145°/s
Asse T: 220°/s
- Saldatura a Punti
- Pallettizzazione
- Carico e scarico di piccole parti
- Meccanizzare
- Manipolazione di parti
- Misurazione
- Assemblaggio di parti
